INSTRUMENTAL LÍDER
+ DESARROLLO PROPIO
INGENIERÍA GEOMÁTICA DE AUTOR
En la delimitación de la propiedad y la geomática, los escenarios complejos no se resuelven solos comprando herramientas de catálogo.
Combino instrumental topográfico líder del sector con protocolos e integraciones de desarrollo propio (Cibervista Mark I, Restomod GNSS, LifterPro o el protocolo AgXfile). No son un capricho técnico: son la única forma de garantizar la soberanía absoluta sobre el dato.
Donde la tecnología comercial encuentra su límite, adapto la solución métrica exacta que cada proyecto requiere para garantizar la concordancia absoluta entre la escritura, la cartografía y la tierra.
IMAGEN: Integración de electrónica de última generación (Septentrio Mosaic-X-5) dentro del blindaje de magnesio fundido de la mítica carcasa Trimble 5700, combinada con un mástil aéreo a medida para la antena/radio.
01
RESTOMOD GNSS
TRIMBLE 5700
SEPTENTRIO MOSAIC X-5
¿Qué es?

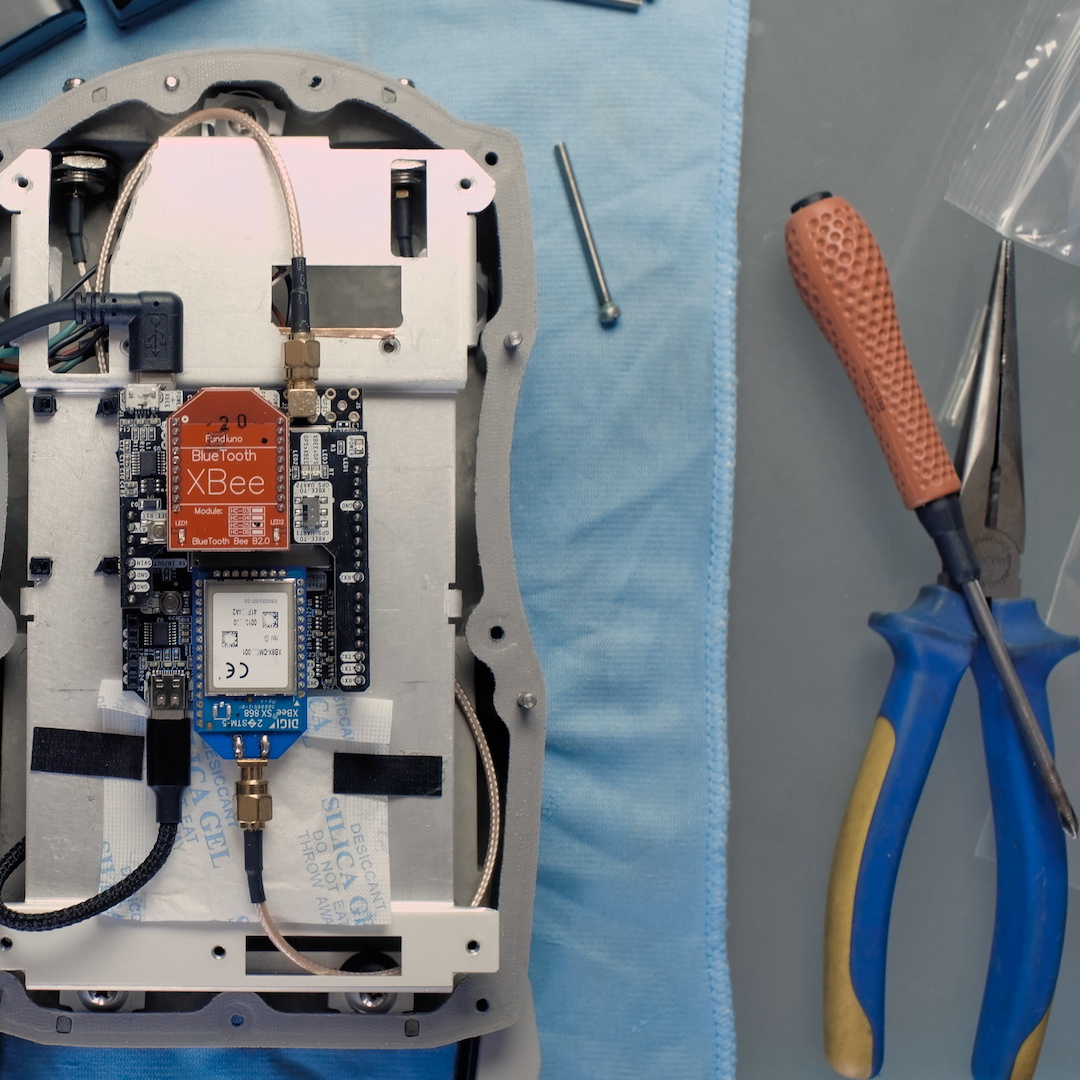

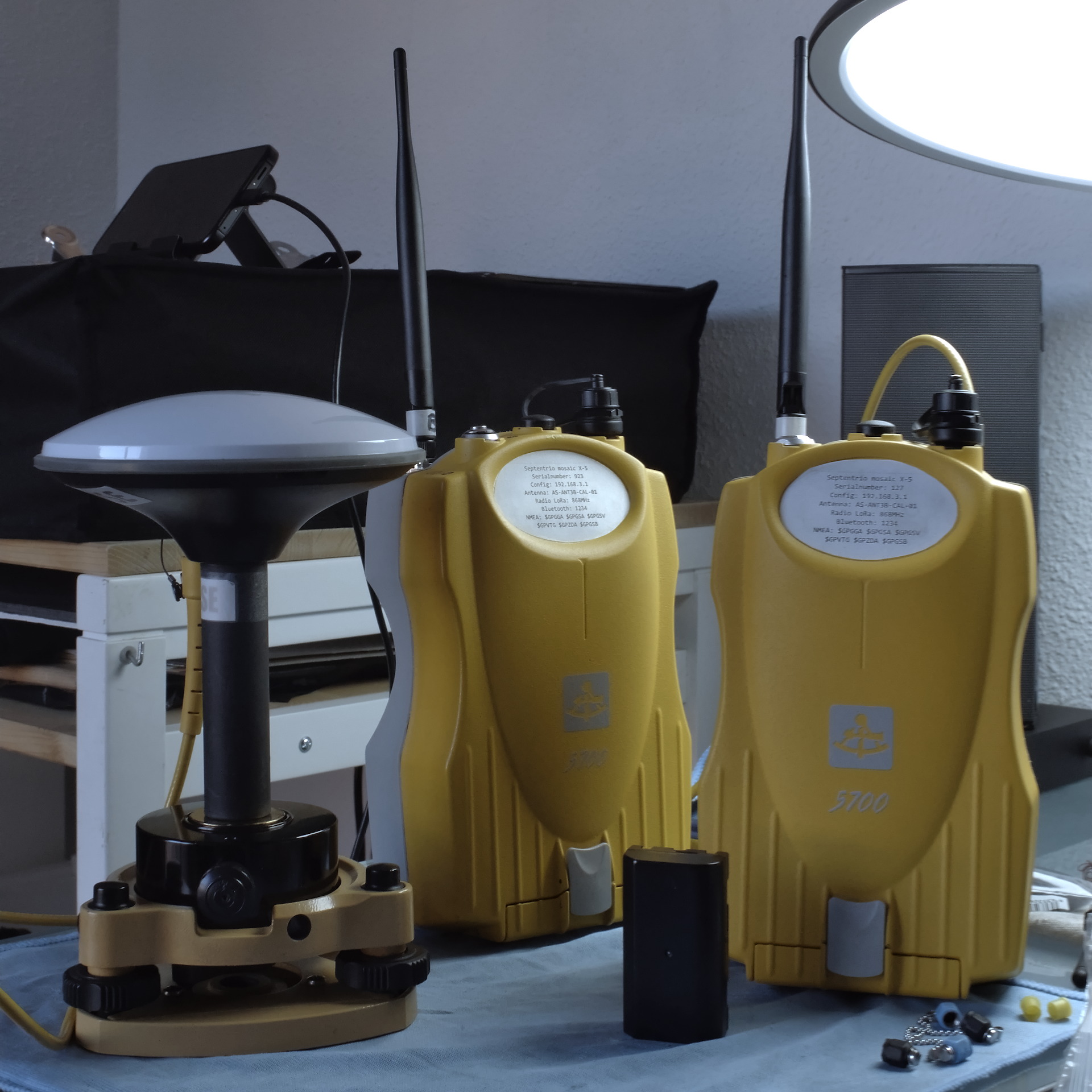

Reingeniería de hardware que integra la arquitectura de procesamiento GNSS de última generación (placa OEM Septentrio Mosaic-X5 / simpleRTK3B Pro) dentro del blindaje estructural de magnesio fundido de la carcasa industrial Trimble 5700. El conjunto se completa con una antena geodésica triple banda calibrada y un mástil aéreo de acople mecánico a medida para la emisora de radio.
Ventaja Técnica
•Motor de Procesamiento Directo Septentrio Mosaic-X5 (1)
•Antena Geodésica Triple Banda Calibrada (2)
•Protección Mecánica, Térmica y Electromagnética (3)
•Radio LoRa Aérea en Línea de Base Corta (4)
(1) Rastreo simultáneo de constante triple banda (L1/L2/L5/L6) en todas las constelaciones operativas (GPS, GLONASS, Galileo, BeiDou, NavIC, QZSS). Su arquitectura de procesamiento directo aplica mitigación de interferencias y multicamino a nivel de silicio (AIM+ y APME+), entregando observables puros de fase sin depender de algoritmos comerciales de filtrado predictivo o "FIX-forzado".
(2) Uso de elementos receptores de grado geodésico con calibración oficial NOAA de Centro de Fase (PCO/PCV) e inmunidad ambiental IP67. La recepción de banda L permite además la resolución mediante servicios de corrección PPP/CLAS, garantizando la repetibilidad geométrica submilimétrica del centro físico de la antena.
(3) La carcasa de aleación de magnesio del chasis Trimble actúa simultáneamente como soporte estructural de alta rigidez, disipador térmico pasivo y jaula de Faraday frente a interferencias electromagnéticas externas.

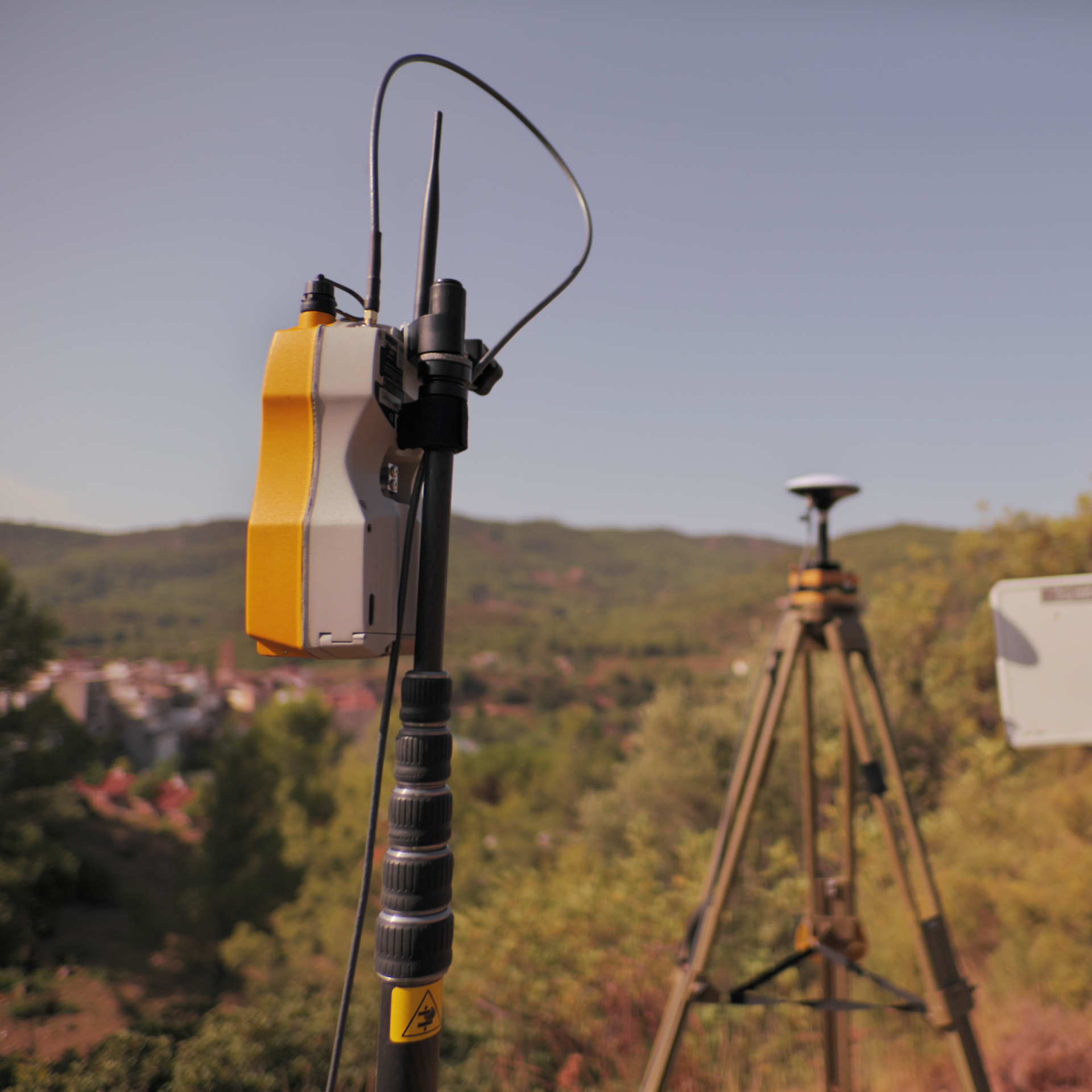

(4) Integración interna de módulos radio Long Range (LR) de 868 MHz y comunicación Bluetooth de alta velocidad. La elevación de la emisión radio mediante mástil aéreo en la estación base local erradica la dependencia de la cobertura de telefonía móvil o de correcciones NTRIP procedentes de redes públicas alejadas. Al trabajar en línea de base corta (<1 km), se eliminan los retardos atmosféricos, alcanzando la máxima estabilidad y precisión altimétrica posible.
Disponibilidad
Instrumental y protocolos desarrollados internamente para uso exclusivo en mis proyectos.
02
CIBERVISTA MARK I
FOTOGRAMETRÍA DE CORTO ALCANCE GEORREFERENCIADA
¿Qué es?
Cámara MFT sobre mástil telescópico de fibra de carbono (altura de 1 a 7 m) con óptica de cero distorsión y la antena GNSS alineada exactamente sobre su punto nodal. Control remoto desde tierra con ajuste manual de hiperfocal y solape del 80%.
Ventaja Técnica
Cibervista Mark I resuelve con ingeniería directa tres de los mayores dolores de cabeza de la fotogrametría terrestre y de bajo vuelo.
•Alineación física Antena-Punto Nodal (1)
•Alternativa táctica al Dron, CTR y espacios complejos (2)
•Cierre métrico redundante (3)
(1) Colocar la fase de la antena GNSS exactamente sobre el punto nodal de la óptica elimina el vector de palanca (lever arm). Esto simplifica el modelo matemático y evita propagar errores de excentricidad al cargar los centros de proyección en el software de reconstrucción 3D.
(2) El mástil telescópico de 1 a 7 metros permite trabajar en zonas restringidas al vuelo (espacios aéreos protegidos, entornos urbanos consolidados o bajo sotobosque) manteniendo una perspectiva aérea con calidad de cámara MFT y óptica fija de baja distorsión.
(3) El uso de coordenadas RTK en la EXIF (+/- 1 cm) como aproximación inicial para el ajuste de haces (bundle adjustment) acelera la alineación en RealityCapture, mientras que las AprilTags verificadas con estación total garantizan la rigidez geométrica absoluta frente a deformaciones de escala o pandeo.
Disponibilidad
Instrumental y protocolos desarrollados internamente para uso exclusivo en mis proyectos.
03
CIBERVISTA MARK I
CAPTURA SUBJETIVA POV GEOTAGGED
¿Qué es?

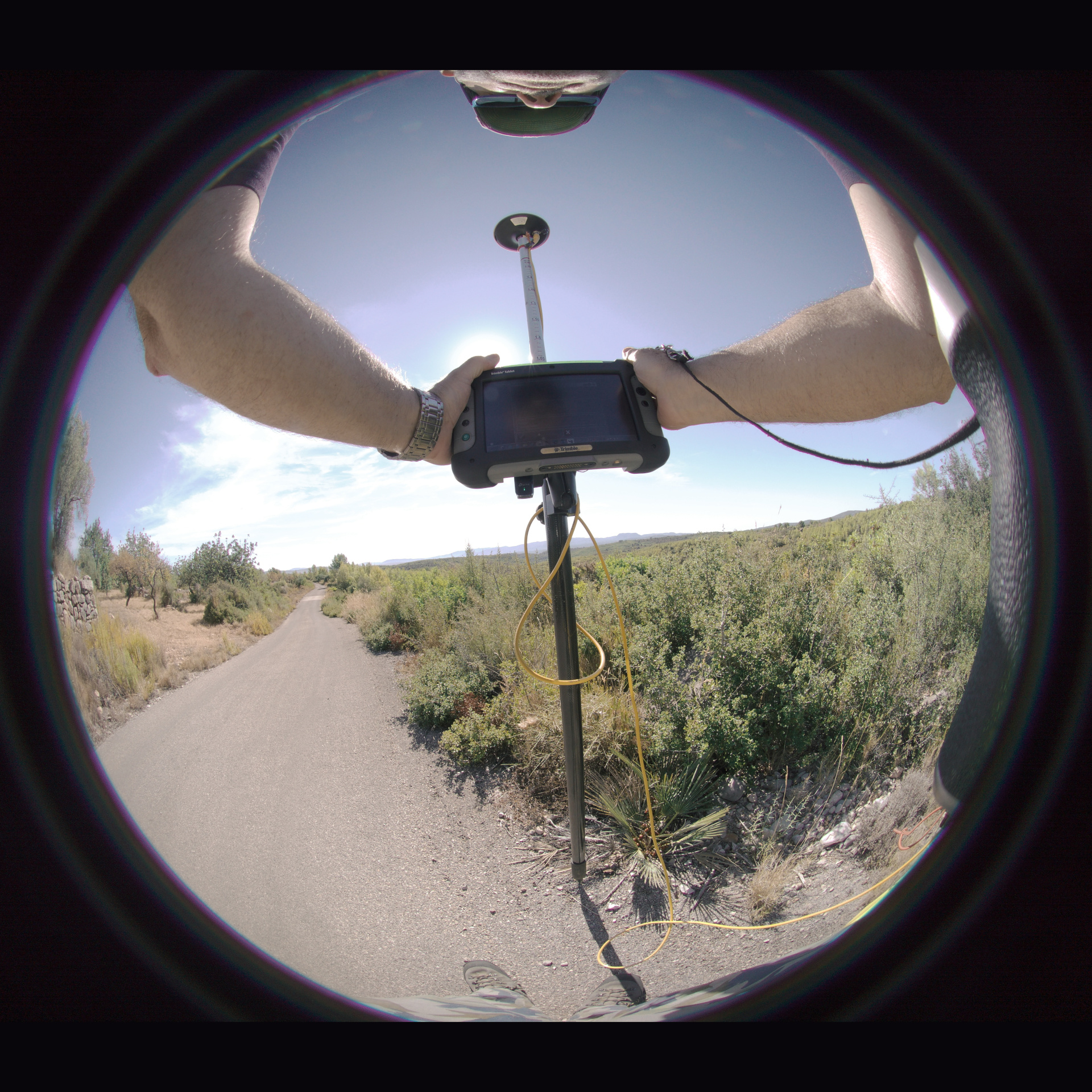

Cámara MFT con lente ojo de pez circular (210º) montada en arnés de pecho frente al jalón.
Ventaja Técnica
Esta variante de Cibervista Mark I resuelve el principal talón de Aquiles de la topografía clásica en entornos judiciales y de delimitación: la trazabilidad probatoria del punto.
En un informe pericial o un expediente registral, una lista de coordenadas (X, Y, Z) es una abstracción numérica que no demuestra por sí sola dónde estaba exactamente la punta del jalón ni en qué condiciones se tomó la medida. La captura subjetiva POV transforma cada coordenada en una prueba forense auditable.

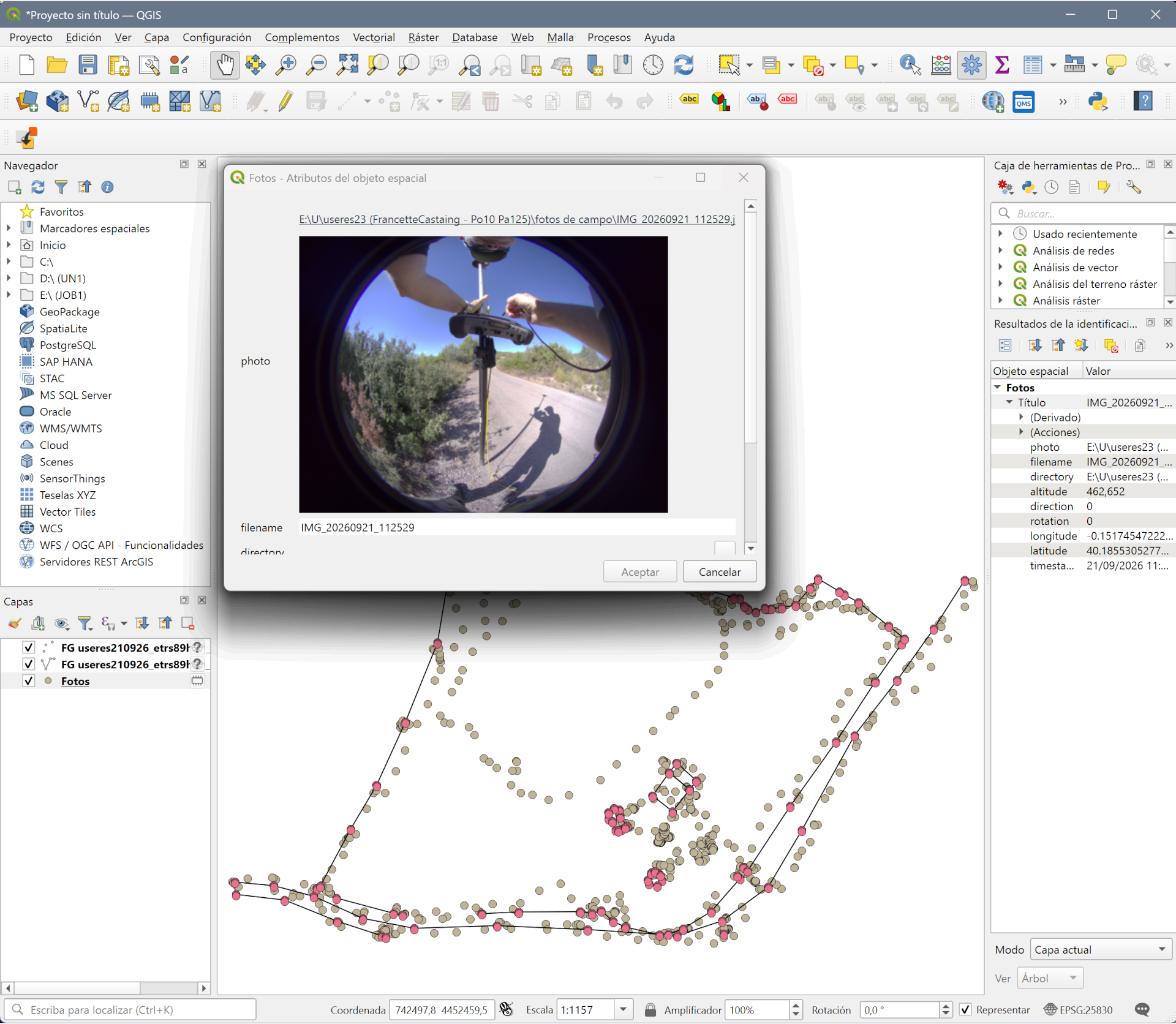

Registra dinámicamente en primera persona y en un solo fotograma la punta del jalón con sus coordenadas RTK Fix (+/- 1 cm) integradas en el EXIF, los muros, los linderos y las posibles obstrucciones cenitales, generando en software como QGIS o Google Earth una prueba documental irrefutable.
Disponibilidad
Instrumental y protocolos desarrollados internamente para uso exclusivo en mis proyectos.
04
LIFTERPRO
DISPOSITIVO MAGNÉTICO PARA LA MANIPULACIÓN DE TAPAS URBANAS
¿Qué es?

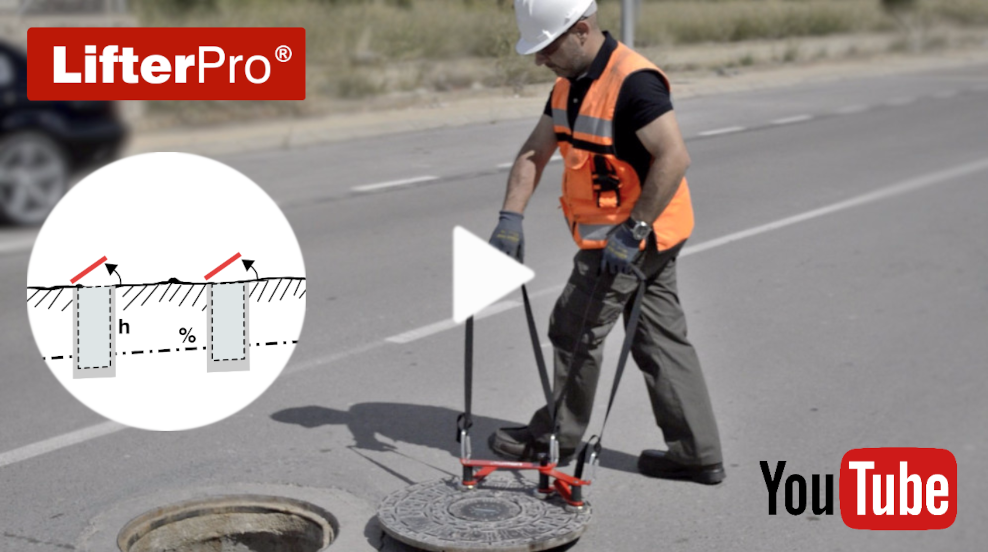

Es un dispositivo ergonómico de alto rendimiento diseñado para la apertura rápida y segura de tapas urbanas magnetizables.
Ventaja Técnica
LifterPro nace del barro y del asfalto, resolviendo los cuellos de botella físicos reales del trabajo de campo. Optimizado para inspecciones de redes, campañas GIS de infraestructuras y levantamientos masivos de redes subterráneas (saneamiento, agua, telecomunicaciones), reduciendo el esfuerzo físico y garantizando la seguridad operativa frente a métodos de apertura tradicionales.
Su diseño se centra en la eficacia de sujeción magnética (390 kg), también en su posterior separación de la superficie magnetizable (en solo 6 segundos) y en la eficacia de su transporte mediante un diseño ligero (1,4 kg) y plegable (28 x 9 x 12 cm). Compatible con todas las tapas urbanas magnetizables. Está Patentado, Fabricado en España y tiene Certificación CE.
Disponibilidad
Dispositivo comercializado a empresas de servicios, laboratorios de ensayos e ingenierías.
DOSSIER
05
AgXfile
Preservación de datos métricos en soporte analógico de alta estabilidad SUPERIOR A LOS 500 AÑOS
¿Qué es?
Sistema de transferencia fotográfica de alta resolución (5K) que genera un microfilm métrico georreferenciado sobre película de haluro de plata (AgX) con base de poliéster (PET/Estar) y óptica de distorsión nula.
Ventaja Técnica
Incorpora una máscara métrica física con marcas de registro fiduciales grabadas en el propio plano focal (formato medio 6x6). Al ser perfectamente legible en el futuro con ópticas analógicas básicas, elimina la dependencia de cualquier software o sistema informático. Garantiza la conservación de la información geográfica frente a la obsolescencia digital, algoritmos predictivos (model collapse) o corrupción de datos (bitrot), permitiendo la recalibración geométrica absoluta del plano en un soporte físico con una estabilidad superior a los 500 años (clasificación de archivo LE-500 según normativa ISO).
Disponibilidad
Instrumental y protocolos desarrollados internamente para uso exclusivo en mis proyectos.
